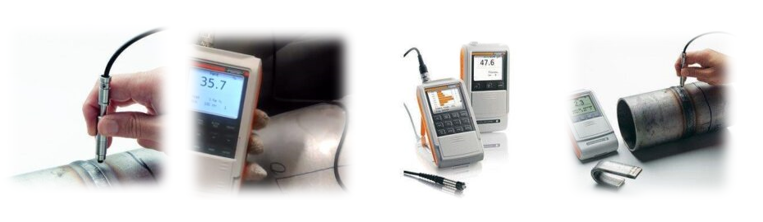

A análise de ferrita é um ensaio não destrutivo que pode ser feito por empresas especializadas em laboratório ou em campo, dependendo da peça a ser analisada.
O ensaio de análise de ferrita, identifica basicamente, através de um processo de verificação de magnetização, o teor de ferrita em materiais (foco principal em aços inoxidáveis austeniticos, aços duplex e super-duplex). O ensaio de análise de ferrita é uma inspeção mandatória conforme diversas normas, inclusive com obrigatoriedade da Petrobrás.
Seguem abaixo relação de algumas normas e suas abordagens sobre o tema análise de ferrita:
- PETROBRAS: N-115 (Fabricação e Montagem de Tubulações Metálicas)
- Localização 1: ITEM 5 – Recebimento, Armazenamento e Preservação de Materiais (5.1 Controle do Material Recebido) (5.1.3 A identificação de materiais no recebimento envolve as seguintes etapas: f) teste de medição de ferrita (Análise de Ferrita), para todos os componentes aços inoxidáveis duplex e superduplex;
- Localização 2: ITEM 9 – Inspeção (9.5 Medição de Ferrita)
- PETROBRAS: N-133 (Soldagem)
- Localização 1: ITEM 5.5 Aços Inoxidáveis Austeníticos: 5.5.5.3 O teor máximo de ferrita deve ser inferior a 8,5 % ou 9 FN nos aços expostos à alta temperatura (≥ 370 ºC) ou que durante a fabricação sejam submetidos a pelo menos um ciclo de TTAT (revestimento / “weld overlay”). A medição da ferrita deve ser realizada antes do TTAT e a calibração do instrumento ferritoscópio realizada conforme AWS A4.2M ou através de avaliação quantitativa microestrutural.
- Localização 2: ITEM 5.7.3 Técnica Geral de Soldagem: 5.7.3.16 Na qualificação de procedimentos de soldagem, alguns aspectos devem ser considerados adicionalmente aos requisitos do ASME BPVC Section IX: ensaio radiográfico, ensaio por liquido penetrante, ensaio de impacto, exame micro estrutural para detecção de precipitados, ensaio de suscetibilidade à corrosão por pites, contagem da fração volumétrica de ferrita na solda, que deve ficar na faixa de 35 % a 65 %, conforme descrito na Tabela 17
Especificação Complementar à Prática Recomendada API 582 para Soldagem de Pressão Contendo Equipamento e Tubulação
- Localização 1: ITEM 12.13 Controle de ferrita para soldas de produção de aço inoxidável austenítico 12.13.1 O controle de ferrita é necessário para o metal de solda de aço inoxidável austenítico para atingir 3-10 FN, onde a aplicação de serviço exceder 662 °F (350 °C) ou se estiver abaixo de -150 °F ( -101 °C), ou onde a solda estará sujeita a PWHT. 12.13.2 Quando o controle de ferrita for exigido por 12.13.1, a extensão das medições do número de ferritas das soldas de produção deve estar de acordo com a folha de dados. 12.13.3 Quando necessário, um mínimo de três medições separadas do número de ferritas devem ser realizadas por solda.
Além do material relacionado acima, existem também especificações NACE que abordam o a análise de ferrita além de propostas técnicas para inclusão destas medições em análise pelo ASME CODE, que abordam a necessidade da análise de ferrita em suas prescrições.
A empresa KRAS, com sede em Atibaia-SP, atende todo o Brasil com capacidade técnica e estrutura reconhecida pelo setor industrial em consultorias e inspeções.
